Der ICOM Terminal Mode ermöglicht es, D-Star Funkgeräte wie den IC-705 oder IC-9700 direkt über das Internet zu betreiben – ganz ohne HF-Verbindung. Diese Anleitung zeigt, wie man sich mit dem Schweizer D-Star Reflektor XLX229D verbindet, über den Umweg XLX508D.

Einen herzlichen Dank an Stefan HB9GFX, der über das Modul XLX508D (ein direkter Link zu XLX229D National – Switzerland) die Verbindung ermöglicht und eine ausführliche Anleitung erstellt hat. Diese Kurzanleitung fasst die wichtigsten Schritte zusammen. Wer alle Details wissen möchte, findet die vollständige Anleitung auf xlx-owl.de.

Contents

Voraussetzungen

Der IC-705 oder IC-9700 muss über WLAN oder LAN mit dem Internet verbunden sein. Die Netzwerkeinrichtung sollte bereits bei der Grundkonfiguration des Transceivers erfolgt sein.

Schritt 1: Gateway Repeater IP eintragen

Im Menü DV GW muss die Gateway Repeater IP (Server IP/Domain) hinterlegt werden. Zusätzlich ist die Terminal/AP Call sign einzugeben.

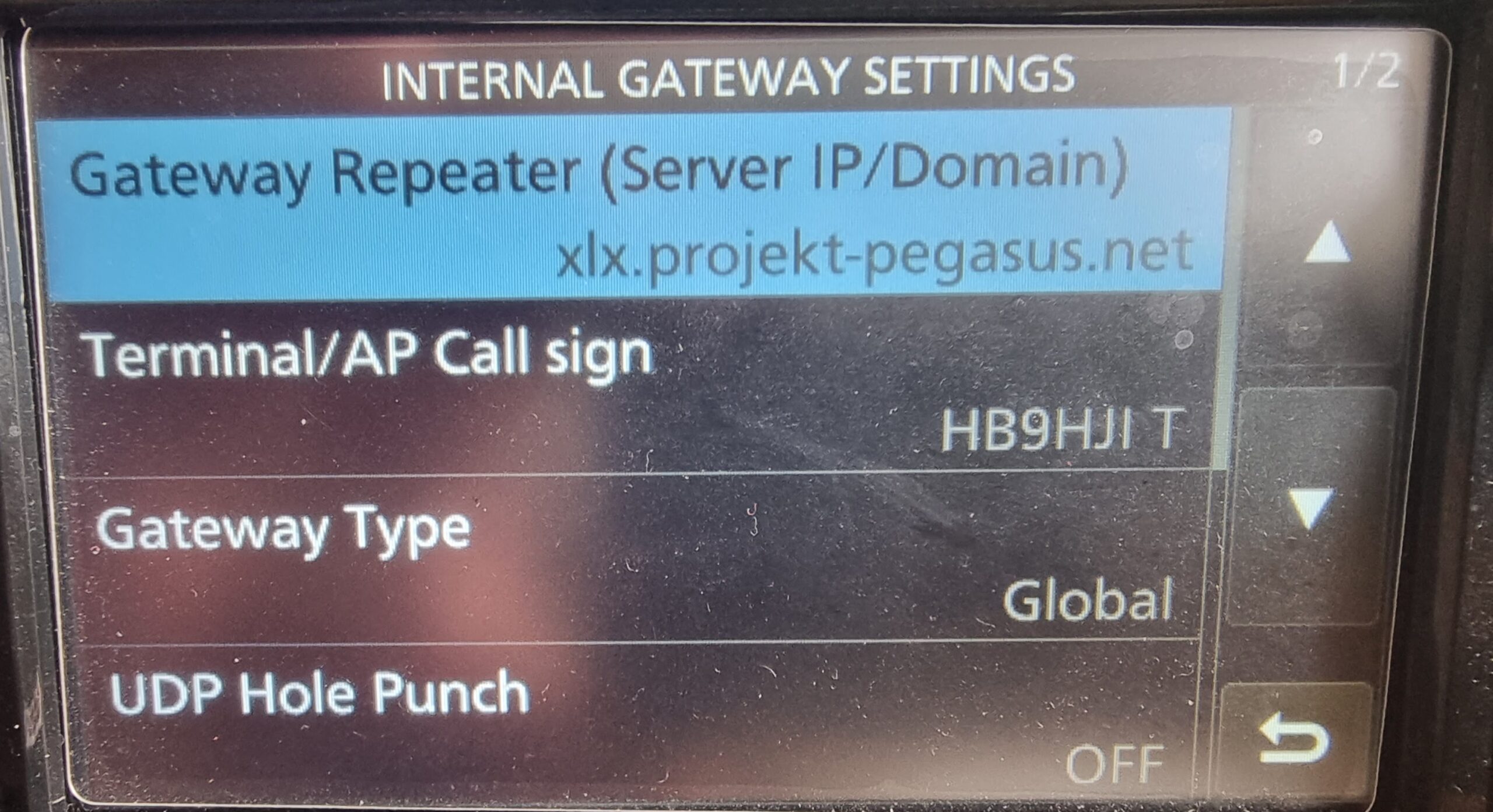

Die Settings im IC-9700 / IC-705 sollten wie folgt aussehen:

ICOM IC-705 Internal Gateway Settings für XLX229D Terminal Mode Konfiguration

Schritt 2: Rufzeichen und Suffix korrekt eingeben

Das persönliche Rufzeichen muss eingetragen werden. Als Suffix wird T verwendet. Wichtig: Das «Gatewayrufzeichen» muss immer 8 Zeichen ergeben – genau wie ein Repeaterrufzeichen in der Repeaterliste.

Die Leerzeichen werden mit Doppelpunkten dargestellt und sind bei der Eingabe durch echte Leerzeichen zu ersetzen:

  • Rufzeichen mit 3 Buchstaben im Suffix: 1 Leerzeichen vor T → Beispiel: HB9GFX: TDL9UW::T
  • Rufzeichen mit 2 Buchstaben im Suffix: 2 Leerzeichen vor T → Beispiel: DR5T:::T
  • Rufzeichen mit 1 Buchstaben im Suffix: 3 Leerzeichen vor T

Schritt 3: Your Call Sign Eintrag für XLX229D

In der «Your Call Sign»-Liste muss ein Eintrag für den Link zu XLX229D gemacht werden:

/XLX508D

Dieser Eintrag stellt die Verbindung über XLX508D zum Schweizer Reflektor XLX229D National – Switzerland her.

Schritt 4: Verbindung prüfen

Nach der Konfiguration sollte die Verbindung beim nächsten PTT-Druck automatisch aufgebaut werden. Das Ergebnis sieht dann so aus:

Eine absolut tolle Sache – der Schweizer D-Star Reflektor XLX229D ist damit direkt über den IC-705 oder IC-9700 im Terminal Mode erreichbar. Viel Spass mit D-Star!
