Am Funkertreffen hat Michi HB9EIY nicht nur Material mitgebracht, er hat es auch gleich in Betrieb genommen. Seither hat die Clubstation HB9TG zwei Neuheiten: ein Relais, über das man ins FM-Funknetz kommt, und eine APRS-Station mit dem Rufzeichen HB9TG-10, die als iGate und Digipeater arbeitet. Michi hat beides aufgebaut, konfiguriert und eine Anleitung dazu geschrieben. Dafür sage ich im Namen aller: Merci vielmal, Michi!
Damit möglichst viele das neue Relais auch nutzen, habe ich seine Anleitung hier nochmals zusammengefasst.
Was ist das FM-Funknetz?
Das FM-Funknetz verbindet Relais, Hotspots und Apps über das Internet. Die Technik dahinter ist SvxLink: Ein Reflektor verteilt die Gespräche in Sprechgruppen (TG). Für Dich am Funkgerät bleibt es ganz normales analoges FM. Ein DMR- oder C4FM-Gerät brauchst Du nicht.
Das Relais HB9TG
| Eigenschaft | Wert |
|---|---|
| Rufzeichen | HB9TG |
| Standort | Clubstation HB9TG |
| Ausgabe (Relais sendet) | 439.4375 MHz |
| Eingabe (Relais hört) | 431.8375 MHz |
| Kanalraster | 12,5 kHz |
| Subaudio (CTCSS) | 71,9 Hz |
| Sendeleistung | 15 W |

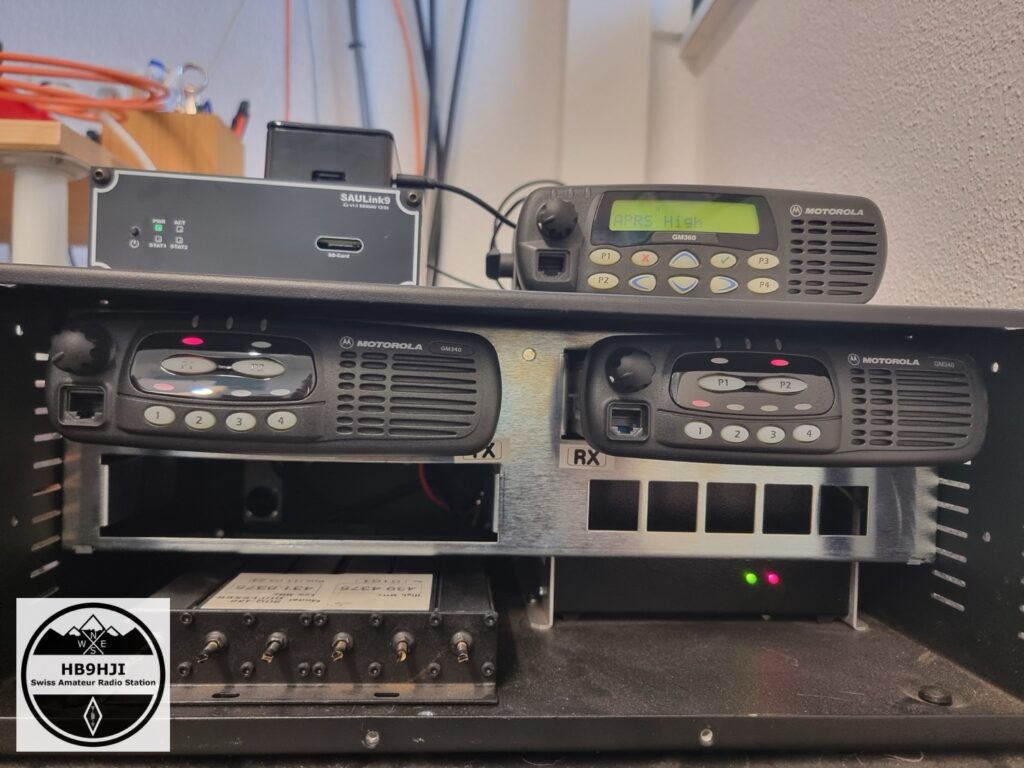

| Geräte | 2× Motorola GM340, SAULink9-Interface |
| Antenne | X50 |
So kommst Du rein
- Funkgerät auf 439.4375 MHz stellen, Ablage −7,6 MHz (Senden auf 431.8375 MHz), Subaudio 71,9 Hz.
- Relais öffnen. Du bist damit automatisch in der lokalen Sprechgruppe 228030 (HB9TG).
- Sprechen wie auf jedem anderen Relais.
Zusätzlich sind Monitor-Sprechgruppen aktiv. Ruft jemand übers Netz in einer dieser TG, hörst Du ihn auf dem Relais und kannst direkt antworten: 2280, 228010, 228020, 228040, 228050 und 26379.
Die Schweizer Sprechgruppen
| TG | Name | Relais |
|---|---|---|
| 2280 | CQ-Aufruf Deutschschweiz | schweizweit |
| 228010 | SWISS-ARTG | HB9AK-L, HB9AK-R |
| 228020 | St. Gallen (HB9SG) | HB9SG, Hohe Buche AI (23 cm) |
| 228030 | HB9TG | HB9TG |
| 228040 | Winterthur (HB9W) | HB9W |
| 228050 | Gruppe HB9HD | HB9HD (geplant) |
| 26379 | Region Hochrhein (D) | HB9AK-L, HB9AK-R, HB9TG, DB0HRH, HB0WT |
Die DTMF-Befehle
Gesteuert wird mit DTMF-Tönen. Jede Eingabe schliesst Du mit # ab.
| Befehl | Funktion |
|---|---|
| 91[TG]# | wählt eine Sprechgruppe, z. B. 912280# |
| 91# | zurück zur vorherigen Sprechgruppe |
| 94[TG]# | hört temporär auf eine TG bzw. fügt Monitor-TGs hinzu |
| 9*# | zeigt den Status der Sprechgruppe |
| 92[TG]# | QSY aller Teilnehmer auf diese TG |
| 92# | QSY aller Teilnehmer auf eine vom Server bestimmte TG |
| 93# | letztes QSY wiederholen |
| 9# | trennt die Verbindung zum Reflektor |
Nach Ablauf der Haltezeit oder nach 9# arbeitet HB9TG wieder als ganz normales Relais. Es kann immer nur ein Modul gleichzeitig aktiv sein.
Ohne Relais: Hotspot oder App
Ins FM-Funknetz kommst Du auch mit einem Hotspot oder direkt mit dem Smartphone. Den Zugang beantragst Du über das Ticket-Board des FM-Funknetzes.
Neu: APRS-iGate und Digipeater HB9TG-10

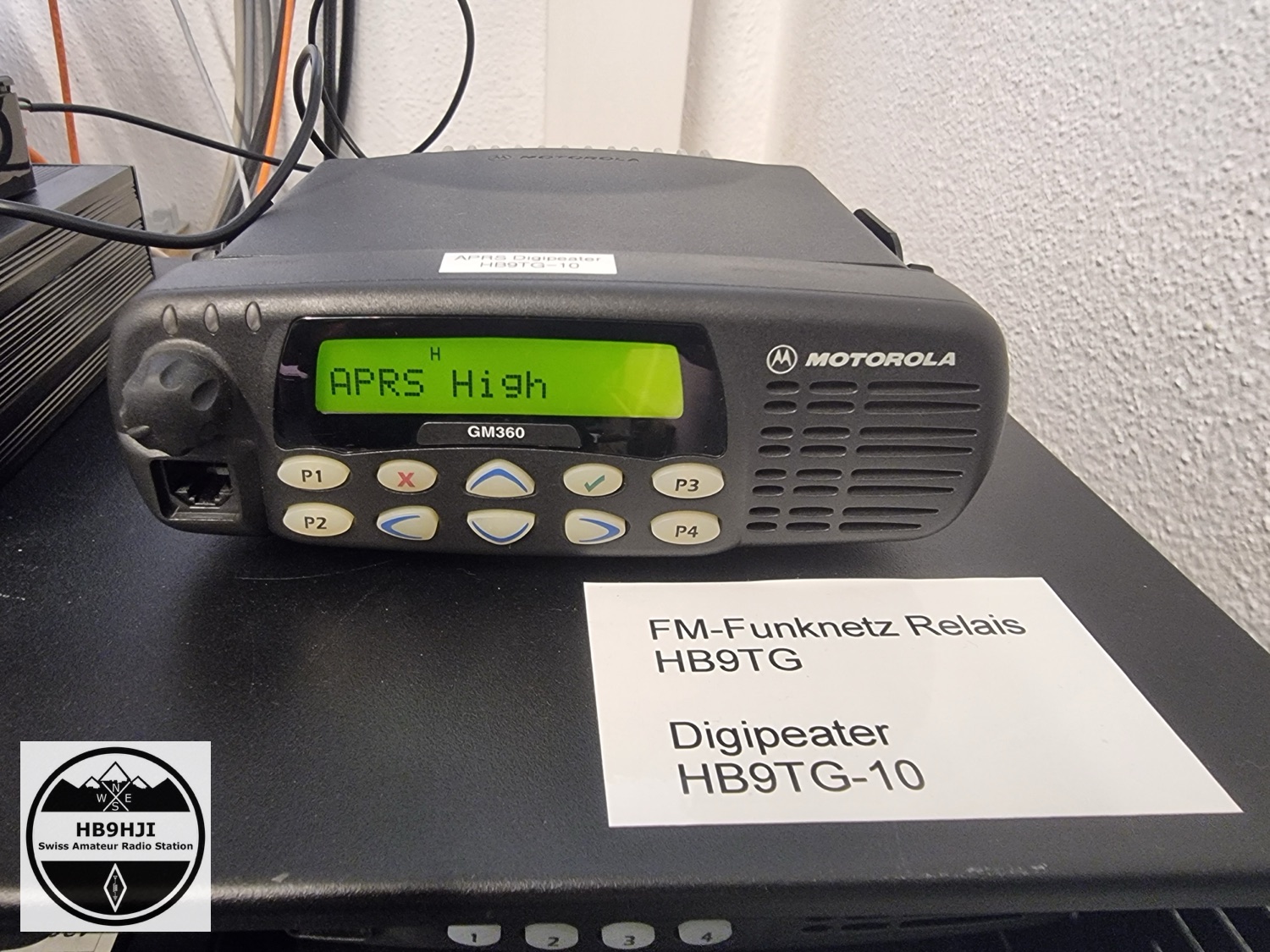

Gleich neben dem Relais steht ein Motorola GM360 als APRS-Station HB9TG-10. Sie hört auf der APRS-Frequenz 144.800 MHz mit und leitet die empfangenen Baken ins Internet weiter, ins APRS-IS-Netz. Dort tauchen sie zum Beispiel auf aprs.fi auf. Die Station kann aber auch senden und Pakete als Digipeater auf 144.800 MHz wiederholen. Wer mit APRS unterwegs ist, im Auto, im Wohnmobil oder bei einer POTA-Aktivierung, wird damit in der Region besser gesehen.
Links
- FM-Funknetz
- Dashboard FM-Funknetz: hier siehst Du, wer gerade in welcher TG aktiv ist
- Ticket-Board FM-Funknetz: Zugangsdaten für Hotspot und App beantragen
- SvxLink
Probiert es aus und ruft auf 228030. Michi freut sich bestimmt über die ersten Verbindungen über sein Relais.
73 de Chris, HB9HJI
