Icom IC-7300 wide band modification

2 Kommentare zu «Icom IC-7300 wide band modification»

1. Büttner
   18. Juni 2026

   Hallo

   Wie müssen die Dioden bei einem Modell von Thailand gesetzt sein wo 50 Mhz komplett gesperrt ist ( RX und TX ) ?

   Antworten
   1. Chris
      18. Juni 2026

      Hallo,

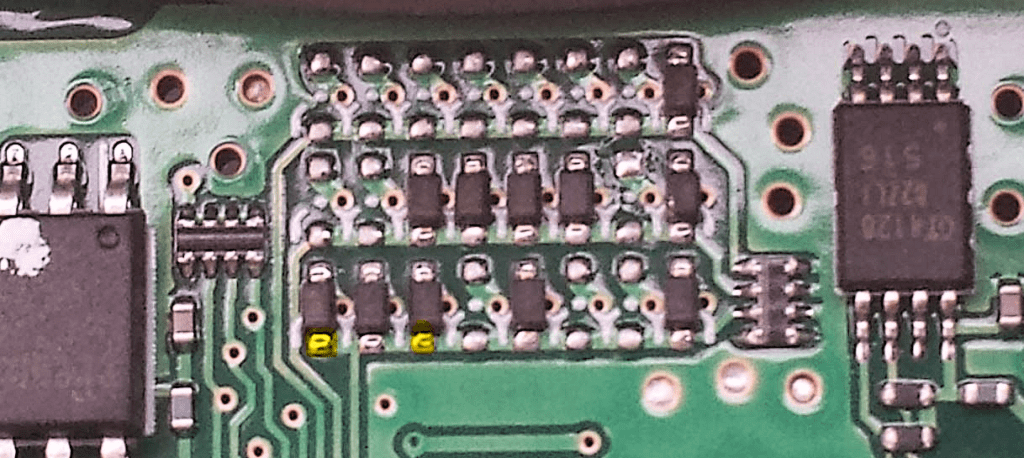

      danke fuer deine Anfrage. Kurz vorweg, damit du dir keine Diode unnoetig zerschiesst: Bei der Thailand-Version ist 50 MHz nicht einfach per Frequenzlimit gesperrt, sondern ueber die Versionscodierung der Diodenmatrix komplett deaktiviert (Thailand hatte historisch keine 6m-Zuteilung). Die uebliche Wide-Band-Mod (D416 fuer RX, D422 fuer TX) oeffnet nur die Frequenzgrenzen innerhalb der bestehenden Version – sie bringt dir 6m bei einem HS-Geraet darum NICHT zurueck.

      Wichtig und der Grund, warum ich dir hier kein fertiges Diodenrezept gebe: An der Versionscodierung haengt auch die 6m-Freigabe (Stichwort D413). Es gibt einen dokumentierten Fall, wo jemand diese Diode entfernt hat und 6m danach selbst nach dem Wiedereinsetzen dauerhaft tot blieb. Falsch geloetet killt dir das Band also unter Umstaenden endgueltig.

      Der saubere Weg:
      1. IC-7300 Service Manual mit Diodenmatrix-Diagramm besorgen (z.B. rigpix.com).
      2. Die Diodenmatrix deines Geraets fotografieren und mit einer 6m-faehigen Version (EU/Standard) vergleichen – die Versionen unterscheiden sich nur in wenigen Dioden.
      3. Dioden auf das 6m-faehige Muster setzen.
      4. Danach Firmware neu flashen, damit der Bandplan zur neuen Version passt.

      Wenn du mir ein scharfes Foto deiner Diodenmatrix (neben dem grossen Chip auf der Unterseite) schickst, kann ich dir sagen, welche Version du aktuell hast und was zu aendern waere. Dann muss niemand raten.

      Noch ein Hinweis: Das Ganze macht nur Sinn, wenn du das Geraet in einem Land mit 6m-Amateurzuteilung betreibst (Schweiz/Europa kein Problem).

      73 de Chris HB9HJI
