Anleitung End Fed Antennen (1:49) Zusammenfassung

da ich vermehrt viele Anfragen zu den genauen Längen der scheinbar sehr beliebten End Fed Antennen mit dem 1:49 Unun bekomme, habe einen kleine Übersicht erstellt.

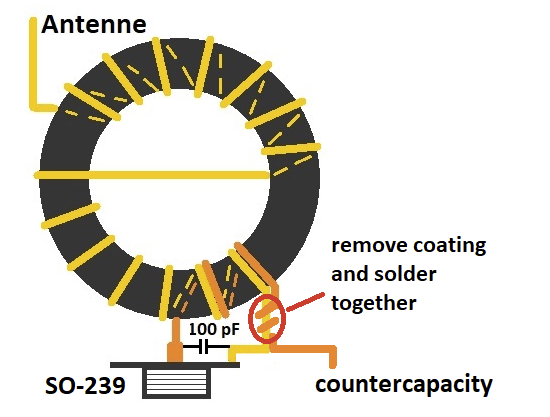

1:49 Unun
1:49 Unun

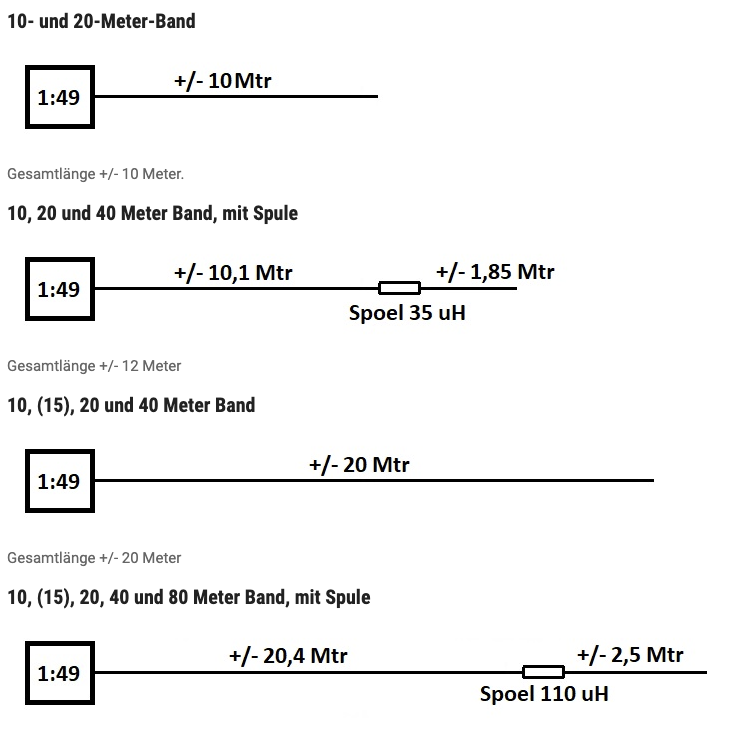

End Fed Längen
End Fed Längen

Abstimmen

Die in den Grafiken gezeigten Längen sind Annährungswerte! Die ideale Länge hängt immer von der Umgebung ab. Häng die Mini EndFed Antenne also mit etwas zusätzlicher Länge an den gewünschten Ort. Beginn die Abstimmung immer mit der Dimensionierung der Antennenlitze für die hohen Frequenzen. Dies ist das Stück Antennenlitze, das zwischen dem Impedanz-Transformator und der Verlängerungsspule sitzt. Denk immer daran: Schneide nicht zu viel ab! Es geht in der Regel dabei um Zentimeter und nicht um Meter! Wenn die höheren Bänder im Durchschnitt ein akzeptables SWR aufweisen, können Sie mit der Dimensionierung des Drahtstücks nach der Spule beginnen.

5 Gedanken zu “Anleitung End Fed Antennen (1:49) Zusammenfassung

  1. Olivier Leuenberger Antworten

    Hallo Chris, sehr schöner Beitrag über die End Fed Antenne. Wie hat sich diese bewährt in den Bändern? Im 80m Bereich ist diese auch einzusetzen oder muss man hier viele Kompromisse eingehen?
    vy 73, de Olivier

    • Chris Beitragsautor Antworten

      Guten Tag Olivier, die Variante mit 20m Länge ist auch gut auf 80m einsetzbar, man benötigt einen Tuner da die Antenne sehr schmalbandig ist auf dem 80m Band.

      • Olivier Leuenberger Antworten

        Vielen Dank für die Antwort Chris. Werde mal einen Nachbau starten. 73 de Olivier

  2. Tobias Knorr Antworten

    Hallo Chris,
    Danke für die übersichtliche Vorstellung der EFHW.
    Ich möchte die Antenne überwiegend in Bäumen hängend nutzen.

    1. Frage
    Wie kann ich das Gegengewicht am besten gestalten? Mit erdspieß oder könnte ich auch mit einem Radial arbeiten? Wie lang sollte das sein?

    2. Frage
    Wenn ein Radial besser sein sollte als ein Spieß, kann ich direkt die Speiseleitung dafür nutzen?

    Vielen Dank,
    73 Tobias
