Raspberry Pi – HamClock

8. März 2024 / Chris / 0 Comments

Vor einigen Wochen hatte ich einen APRS Gateway auf einem Windows Rechner installiert und mein IC-705 als Empfänger angehängt. Ein tolles kleines Projekt das auch sehr gut funktionierte. Damals entstand die Idee einen APRS Gateway dauerhaft zu installieren. Nach einigen Recherchen habe ich mich entschlossen die Anwendung auf einem Raspberry Pi in Betrieb zu nehmen. Es bietet sich an die Lösung mit dem RTL Stick und pymultimonaprs umzusetzen. Man findet dazu diverse gute Anleitungen im Internet. Hier nur zwei der vielen Links:

https://www.aronaut.at/2021/01/aprs-igate-mit-raspberry-pi-rtl-sdr-stick-und-pymultimonaprs/
https://xlx-owl.de/index.php?show=aprs

Da ich erst noch den RTL SDR Stick bestellen musste um den APRS Gateway umzusetzen, lag der beschaffte Raspberry Pi gelangweilt auf dem Tisch. Warum in der Wartezeit bis zur Lieferung des Sticks nicht ein paar andere Hamradio Anwendungen darauf installieren und testen?

Für einen kleinen ersten Test eignet sich die bekannte HamClock bestens. Über den Sinn und Unsinn der HamClock habe ich vieles gelesen, so oder so sieht die Anwendung im Shack gut aus.

Ich habe die sehr tolle Anleitung von der Seite https://vkhamradio.com/hamlib-rigctld-and-hamclock-raspberry-pi/ verwendet die HamClock zu installieren. In wenigen Minuten ist die Anwendung installiert und konfiguriert.

Irgendwie finde ich es noch cool die HamClock im Shack zu haben und habe mir einen kleinen 10″ IPS Display bestellt. So kann ich den Raspberry Pi für den APRS Gateway nutzen und habe zusätzlich die HamClock im Shack.

Ich bin etwas in das Raspberry Fieber geraten, es gibt ja noch viele andere HamRadio Anwendungen die sich darauf betreiben lassen…. Fortsetzung garantiert.

POTA Aktivierung CH-0135

3. März 2024 / Chris / 0 Comments

Das heutige frühlingshafte Wetter hat förmlich eingeladen eine Aktivierung durchzuführen. Da auch der Hund noch eine Runde laufen wollte, habe ich den Park CH-0135 Imenberg Natural Monument gewählt. In 30 Minuten erreichbar, der Wanderparkplatz lädt ein zu verweilen und der Hund kam auch nicht zu kurz. Mit dabei das ultimative POTA Gerät IC-705

Setup:

IC-705
Notebook mit HAMRS
MC-750 von Chelegance
Leistung QRP 10 Watt

Die MC-750 eine super Antenne, schnell aufgestellt und auf die Bänder abgestimmt macht immer einen hervorragenden Job.

POTA Aktivierung HB-0137 & HB-0018

25. Februar 2024 / Chris / 0 Comments

Heute war doch perfektes POTA Wetter, die Sonne scheint und die Temperaturen sind auszuhalten. Ich habe mich aufgemacht um zwei Parks im HB-ZH zu aktivieren, die beiden Parks standen heute auf meiner Liste: HB-0137 Glaziallandschaft zwischen Neerach und Glattfelden Natural Monument & HB-0018 Neeracher Ried bei Neerach Nature Reserve. Ganz bewusst habe ich mich auf das Minimum an Setup konzentriert, die Bedingungen auf den Bändern sind optimal da braucht es nicht mehr. Auch habe hatte ich mir die Frage gestellt warum ich immer einen Tuner zwischen die sehr tolle MC-750 und den IC-750 hänge. Die MC-750 ist schnell und präzise auf das benötigte Band abgestimmt das es keine weitere Anpassung mit einem Tuner benötigt. Das Setup hat perfekt funktioniert…

Auch bei dieser Aktivierung habe ich auf VOX gesetzt, mit meinem Headset BM-17DUAL-IC, dual side für Icom eine perfekte Kombi. An der Stelle ein danke schön an HB9HDI Martin, er hat mir den Tipp gegeben es mit einem bluetooth Kopfhörer zu versuchen. Das muss ich unbedingt bei einer nächsten Aktivierung ausprobieren.

Setup:

IC-705
Notebook mit HAMRS
MC-750 von Chelegance
Leistung QRP 10 Watt

Jetzt ist es an uns das POTA Programm im HB Land noch etwas bekannter zumachen und noch mehr OM’s zu motivieren bei solch schönen Wetter Ihre tollen QRP Gräte im Kasten auszupacken und einzusetzen. Für die vielen QRP Gräte die in der Schweiz verkauft werden sind zu wenige in der Luft und dienen wohl eher dem Sammlerinstinkt.

Da der Thurgau noch mit wenigen Parks vertreten ist, habe ich ein Mail mit meinen Vorschlägen für weitere HB-TG Parks an den HB Pota Admin gesendet. Vielleicht schafft es ja der eine und andere Park in das tolle POTA Programm:

Biessenhofer Weier 47.54080461451387, 9.247042191240752

Horber Weier 47.49247464100694, 9.277830162183305

Hoorbacher Weier 47.485589824348054, 9.263284878749314

Märwiler Riet 47.53819907376704, 9.074983313911758

Hüttwiler See 47.609243099100865, 8.846817247916631

Emerzer Weier 47.59577466372049, 9.217579845377047

Ottenberg 47.58493341895463, 9.132665260220083

Karthause Ittingen 47.58363103228293, 8.860323232254954

Napoleonturm Hohenrain 47.63867343189269, 9.085815664608877

APRS ins Wohnmobil einbauen

18. Februar 2024 / Chris / 0 Comments

APRS (Automatic Packet Reporting System ) ist heutzutage ja sehr verbreitet bei den Funkamateuren. Es gibt sehr viele Anwendungsgebiete für APRS, ich habe schon einige auf meiner Seite vorgestellt. Sehr verbreitet ist das automatische senden der Positionsangaben die auf der aprs.fi Karte angezeigt werden. In meinem Funkmobil darf APRS nicht fehlen. Inzwischen gibt es neuere Geräte wie das Yaesu FTM-400, da ich jedoch schon ein FTM-400 in meinem PKW verbaut habe lag es nahe das ich wieder so ein Gerät verbauen wollte. Ich kenne die Bedienung und vor allem habe ich einen für mich passenden CP. Das verbauen an und für sich ist keine riesige Sache es muss einfach getan werden. Es ist wie bei allen Dingen im Hobby vom nur darüber reden erledigt sich nichts. Machen muss man es!

Natürlich kann das FTM-400 auch andere Funktionen als APRS ;)… ich bin meist auf 145.500 QRV und der Scanner läuft über die vielen Repeater die ich im CP hinterlegt habe.

Im Bastel- und Lagerkeller lag noch eine Dachrinnenklemme und einige 2m 70cm Antennen. Die Dachrinnenklemme passt auch perfekt an die Motorhaube und wird da zur Motorhaubenklemme. Ach ja, die Sendeeinheit und das Mikrofon habe ich links neben dem Fahrersitz verbaut.

Bei meinem Fahrzeug hatte ich Glück das ich das Antennenkabel sehr einfach verlegen konnte. Das Absetz Display habe ich neben den Induktionshandylader geschraubt. Für mich passt es da bestens, zentral im Fahrerhaus positioniert.

Ab sofort sehr Ihr meine kleinen Reisen mit dem Call HB9HJI-9 und dem Bus als Icon, im PKW verwende ich auch HB9HJI-9 aber das Icon ist ein PKW.

POTA Aktivierung DA-0005

18. Februar 2024 / Chris / 0 Comments

Dieses Wochenende war ich mit dem Wohnmobil unterwegs, natürlich habe ich den Stellplatz sp gewählt das dieser in einem POTA Park lag. Eine Stunden von meinem Wohnort entfernt liegt DA-0005 Obere Donau Nature Park. Ein schöner Park an der Donau jedoch umgeben von Hügeln. Aber für eine Aktivierung reicht es immer ;)… So eine Aktivierung aus dem gemütlichen und geheizten Wohnmobil hat wirklich noch etwas gemütliches, sobald das Wetter schöner ist lädt es eher ein draussen zu sitzten.

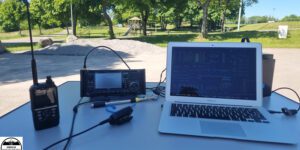

Setup:

IC-705
Notebook mit HAMRS
EndFed 20m
MAT 180H
Leistung QRP 10 Watt

Bei uns im HB9AF Verein diskutieren wir schon länger über das benützen von VOX (Voice Operated eXchange), einige machen im Shack Betrieb mit VOX. Ich habe heute bei der Aktivierung VOX des IC-705 benutzt, alle benötigten Parameter wie Delay und Empfindlichkeit lassen sich einstellen. Ab sofort werde ich VOX immer benützen, beide Hände frei, kein Problem mit Umgebungsgeräuschen der IC-705 konnte so eingestellt werden das er nur beim sprechen auf Sendung geht. Eine top Sache….

POTA Aktivierung HB-0051

11. Februar 2024 / Chris / 0 Comments

Heute gab es eine Kurzaktivierung des Parks HB-0051 Warpeltal Nature Reserve, dabei bekam ich noch Besuch von Akio HB9HJK. Kurze Zeit später führ noch ein Auto auf den Parkplatz und Markus HB9IAI war zufällig in der Nähe. So entstand ein kurzes Gespräch bei dem wir Funkernews austauschen konnten.

Hier Akio in Action mit seinem neuen Xiegu 6100:

Setup:

IC-705
Notebook mit HAMRS
EndFed 20m
MAT-705 V2
Leistung QRP 10 Watt

POTA Aktivierung HB-0046 & HB-0050

10. Februar 2024 / Chris / 0 Comments

Heute habe die beiden Parks HB-0050 Eigental Nature Reserve und HB-0046 Inner Rain Nature Reserve aktiviert. Langsam wird das aufstellen der sehr tollen MC-750 zur Routine. Die Antenne ist in wenigen Minuten Einsatzbereit, bei einem Bandwechsel wird der Strahler entsprechend der Markierungen in der Länge angepasst. Bisher hatte ich auf keinem Band irgend ein SWR oder sonstiges Problem, die Antenne hat es auf meiner TOP Antennenliste bereits weit nach vorne geschafft.

Neu setzte ich ab der Antenne eine Mantelwellensperre und Aircell 7 bis zum Funkgerät ein. Aircell 7 eignet sich bestens für Outdoor Einsätze wie POTA oder Fieldday, das Kabel hat einen guten Dämpfungswert und ist doch noch flexibel. Wir investieren viel in unser Hobby, tolle Funkgeräte, gute Antennen warum dann ein schlechtes Kabel einsetzten? Aircell 7 oder ein anderes gutes Kabel macht das Setup perfekt…

Ich finde immer mehr Freude an den QRP Aktivierungen, auch heute habe ich wieder mit dem IC-705 und 10 Watt Betrieb gemacht. Auch mit den 10 Watt hatte ich sehr schnell zwei schöne Pileups die grossen Spass gemacht haben. Ich denke nicht, dass ich es mit mehr Leistung besser gegangen wäre heute!

Setup:

IC-705
Notebook mit HAMRS
MC-750 von Chelegance
MAT-705 V2
Leistung QRP 10 Watt

Koaxialkabel Dämpfung

6. Februar 2024 / Chris / 0 Comments

Nach meiner letzten Aktivierung mit QRP SSB 10 Watt machte ich mir Gedanken wie viel der 10 Watt nach meinem 15m langen RG58 Kabel noch bei der Antenne ankommen. Dabei ist es wichtig die Dämpfung des verwendeten Koaxialkabel zu kennen. Die Dämpfung ist der Leitungsverlust (Reduzierung der Signalamplitude) vom Leitungsanfang zum Leitungsende. Da jeder Leiter als Sendeantenne wirkt, wird elektrische Leistung abgestrahlt, dieser Wert (angegeben in dB) muss also konstruktiv klein gehalten werden. Die Dämpfung nimmt mit zunehmender Frequenz und Kabellänge zu, d.h. der Signalpegel wird verringert. Damit lässt sich dann einfach die Leistung berechnen die nach einer gewissen Länge Kabel ankommt.

Die Berechnung sollte eigentlich jedem Funkamateur bekannt sein, wir hatten diese Berechnungen ja zur genüge für die Prüfung vorwärts und rückwärts geübt. Für einen Vergleich verschiedener Kabeltypen habe ich das ganze in ein Excel gepackt in dem ich die Eingangsleistung und die Länge des Kabels eingeben kann. Danach wird die Leistung am Ende des Kabels berechnet und für die verschiedene Frequenzen dargestellt.

Für den KW Bereich habe ich festgestellt, dass die Werte völlig unkritisch sind. Bei meinem RG58 Kabel mit 15m Länge sind noch immer 8.68 Watt vorhanden. Ich gehe davon aus, dass keine Station den Unterschied bemerkt ob ich mit 10 oder 8.68 Watt ab der Antenne sende. Trotzdem werde ich bei den nächsten Aktivierungen meine Aircell 7 oder das Potaflex 7 Kabel einpacken einfach für ein gutes Gefühl im Kopf. HI

Alle weiteren Parameter wie Dämpfung der PL Stecker, Mantelwellensperre usw. habe ich hier in der Berechnung weggelassen, die bleiben ja konstant. Auch weitere Aspekte wie Abschirmung usw. lasse ich hier weg. Es ging mir nur darum die Leistung zu berechnen.

Anzumerken ist sicherlich noch, würde man im UKW Bereich arbeiten sähe das ganze anders aus. Da macht sie der Faktor Dämpfung bereits sehr bemerkbar und von meinem 10 Watt wären auf dem 70cm Band nur noch 3.55 Watt an der Antenne. Da lohnt es sich unbedingt gute Koaxialkabel zu verwenden!!

POTA Aktivierung HB-0043 & HB-0052

4. Februar 2024 / Chris / 0 Comments

Heute bin ich los um die beiden Parks HB-0043 Ried am Äntschberg Nature Reserve & HB-0052 Kiesgrubenbiotop Gubel Nature Reserve zu aktivieren. Beim ersten Park HB-0052 Kiesgrubenbiotop Gubel Nature Reserve lief es noch einigermassen gut auf 17m und auf 20m. Bereits da ist mir aufgefallen das wir heute sehr grosses QSB hatten. Beim zweiten Park ging dann sozusagen gar nichts mehr. Ich musste wohl oder übel auf FT8 umstellen um die letzten benötigten QSOs zu loggen.

Setup HB9HJI:

IC-705
Notebook mit HAMRS
MC-750 von Chelegance
Leistung QRP 10 Watt

Ich habe mir vorgenommen auch zukünftig als QRP Stationen die Aktivierungen durchzuführen, die 10 Watt sind absolut ausreichend.

POTA Aktivierung HB-0104

3. Februar 2024 / Chris / 4 Comments

Die Aktivierung des HB-0104 Randen Natural Monument war der Höhepunkt des heutigen Tages. René HB9HJL und ich haben uns gestern spontan verabredet den Parks zu aktivieren. Wir haben den Park HB-0104 mit unseren persönlichen Rufzeichen aktiviert. Da es so grossen Spass bei dem schönen Wetter gemacht hat, haben wie den HB-0104 nochmals gemeinsam mit dem Clubrufzeichen HB9AF aktiviert. Wer die POTA Rules kennt weiss, dass eine Aktivierung gereicht hätte. Aber der Spass geht vor ;)….

Hier der Aufbau unserer Stationen:

Setup HB9HJI:

IC-7300
Notebook mit HAMRS
MC-750 von Chelegance
Leistung 40 Watt

Setup HB9HJL:

IC-705
Ipad HAMRS
Chameleon mpas 2.0 (vertikal)
Micro-PA50
Tuner AT-100M
Leistung 40 Watt

Endlich konnte ich die neuen Bandpassfilter testen, während René auf 15m QRV war, habe ich das 20m Band bedient. Eine sehr tolle Sache diese Bandpassfilter, der Betrieb nebeneinander war ohne Probleme möglich. Somit hat sich die Anschaffung der günstigen Bandpassfilter aus Übersee bereits das erste mal bezahlt gemacht.

Natürlich haben wir die Zeit auch genutzt die beiden Antennen etwas zu vergleichen. Einmal die MC-750 von Chelegance und die Chameleon mpas 2.0, danach haben wir die Chameleon (Tactical Delta Loop) aufgebaut und der MC-750 gegenüber gestellt. Beide Antennensysteme waren mit einem Antennenumschalter am selben Gerät angeschlossen. Ohne gross auf die Details einzugehen haben wir folgendes festgestellt.

MC-750 +1-2 S Stufen besser als die Chameleon mpas 2.0

MC-750 identisch zur Chameleon (Tactical Delta Loop)

Ich will hier anmerken das der Vergelich in keiner Weise abschliessendes Gewicht als Test hat. Es handelt sich um den einen Vergleich mit den gegeben Bedingungen auf 20m und 40m. In einer anderen Situation von Umgebung usw. könnte es sofort anders aussehen. Somit war es ein spontaner Vergleich und kein abschliessender Test.

Der Nachmittag hat riesig Spass gemacht!
