Wie gelange ich beim IC-705 oder beim IC-9700 in den Terminal oder Accesspoint Modus?
(Zurzeit bietet der IC-9700, der ID-4100 der ID-51Plus2, ID-31plus, ID-52 sowie der IC-705 diese Möglichkeit. )
Um in den Terminal Modus zu gelangen, drückt man die Taste “MENU” unterhalb des Displays links.
Es erscheint das folgende Fenster.
Dann tippt man auf das Icon DV GW über den Touch Screen.
Es erscheint dieses Fenster
Nun wählt man den “Terminal Modus”.
Für den Accesspoint Mode macht man das ebenso, nur wählt man dann diesen aus.

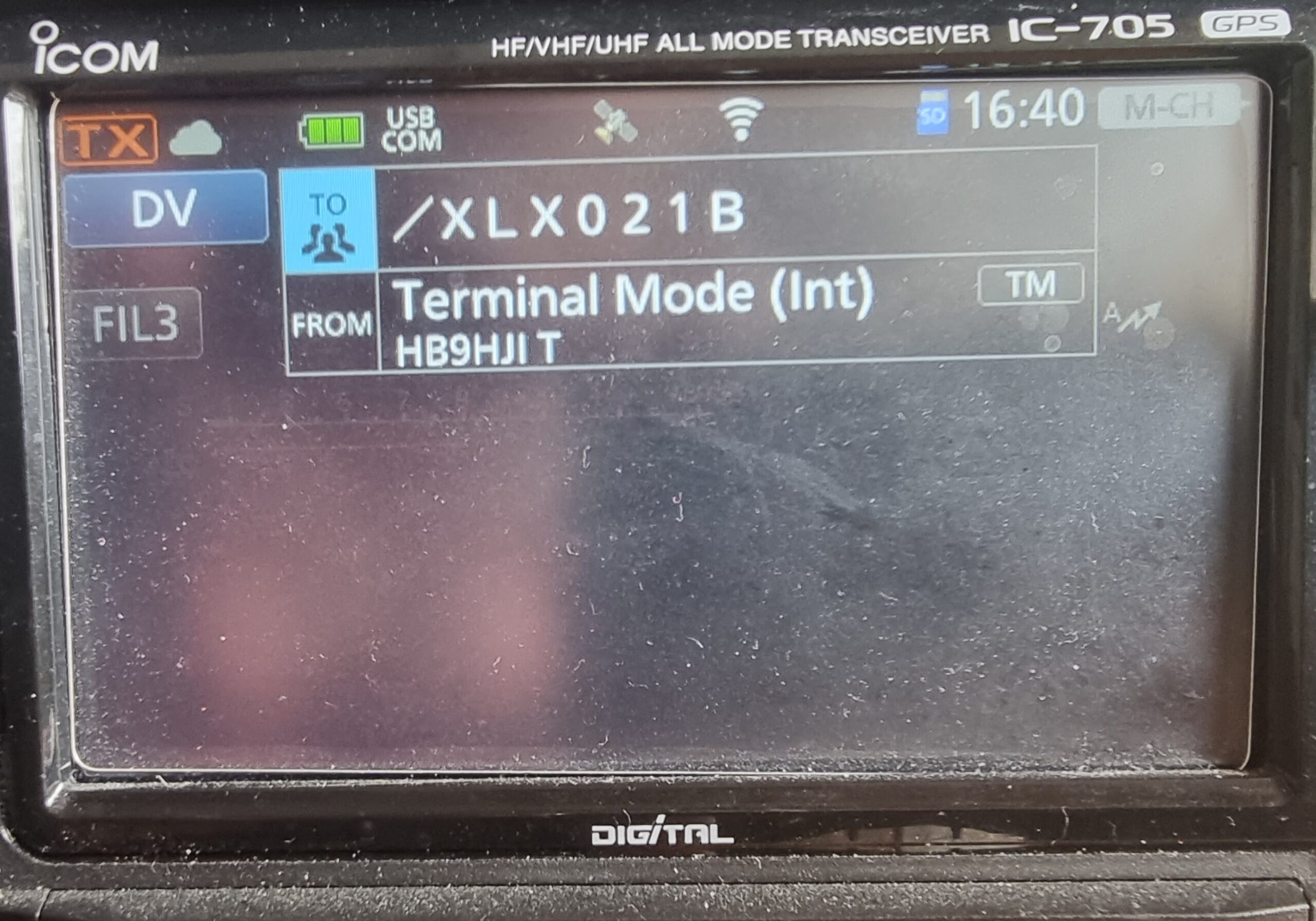

Ob eine Verbindung besteht, sieht man an dem Icon oben links (kleine Wolke) und wenn die PTT gedrückt wird an dem roten Pfeil aufwärts und nach Loslassen der PTT am grauen Pfeil abwärts.
Wenn keine Verbindung vorhanden ist bzw. die Einstellungen nicht richtig gesetzt wurden, steht neben der Wolke ein rotes Kreuz beim Senden welches anzeigt, dass eine Fehlfunktion vorliegt bzw. die Verbindung nicht zustande kommt.
Wurden die Einstellungen richtig gemacht ist der TRX nach dem ersten Druck auf die PTT mit dem XLX021 Icom G3 Gateway verbunden.
Beispielkonfiguration um zu Pegasus zu verbinden
Zurzeit bietet der IC-9700, der ID-4100 der ID-51Plus2, ID-31plus, ID-52 sowie der IC-705 diese Möglichkeit. Für den IC-9700 und den IC-705 braucht man nur sein Funkgerät, für den IC-4100 sowie den ID-51 Plus 2 und ID-31plus benötigt man zusätzlich einen PC sowie das OPC-2850 Kabel. Der G3 Gateway bietet in Verbindung mit den genannten Funkgeräten, 2 verschiedene Modis. Einmal den Gateway Modus und den Terminal Modus. Der Gateway Modus stellt hierbei eine direkte Verbindung zum XLX021, wie ein Hotspot zur Verfügung.
Und wenn alle Einstellungen richtig gemacht wurden und auch im Funkgerät die richtigen Einstellungen gemacht wurden, funktioniert die Hotspot Funktion sehr gut.
Hier werde ich aber primär auf den Terminal Modus eingehen. Die Hotspot Funktion ist sehr gut im Handbuch beschrieben und wer ein DStar Funkgerät besitzt und schon einmal konfiguriert hat, dem wird es nicht schwer fallen, dieses so einzustellen, damit es mit dem Accesspoit Modus funktioniert.
Der Terminal Modus stellt eine direkte Verbindung zum XLX508 her und man kann dann ohne HF direkt in den XLX508 sprechen. Die jeweilige Anleitung der Funkgeräte liefert die Beschreibung, was dafür zu tun ist. Voraussetzung ist natürlich dass der IC-9700 oder der IC-705 eine Netzwerkverbindung zum Internet hat. Dies sollte bei der “Grundeinrichtung” des Tranceivers erfolgt sein. Beim IC-9700 mittels Netzwerkkabel und beim IC-705 über das eingebaute WLAN.
Die URL in meinem Beispiel die für den Terminal/Gateway Modus benötigt wird lautet: xlx.projekt-pegasus.net Damit verbinden wir zum Reflector des Pegasusnetzwerks.
Die Settings im 9700/705 sollten so aussehen, jedoch muss das persönliche Rufzeichen dann gesetzt sein und der Suffix sollte ein T sein.
Wichtig ist, dass zwischen der Erweiterung (T) bei Rufzeichen mit 3 Zeichen ein Leerzeichen zur Erweiterung ist.
Bei Rufzeichen mit 2 Zeichen im Suffix müssen 2 Leerzeichen eingefügt werden und bei einem Buchstaben im Suffix 3 Leerzeichen.
Um den G3 Gateway oder Terminal Modus des IC-9700/705 zu nutzen muss in der “Your Callsign” Liste ein zusätzlicher Eintrag vorgenommen werden. Je nach benutztem Modul muss ein Eintrag wie folgt vorhanden sein, in diesem Fall für das Modul B.
Dies funktioniert mit jedem Modul von A-Z. Es muss nur jeweils hinter dem “/XLX021” der passende zum Modul korrespondierende Buchstabe eingetragen sein und dafür sollte ein Eintrag in der “Your Call Sign Liste” gemacht werden, wenn man das nutzen möchte.
